Werkzeugkasten Muster
Musterfunktionen dienen zur Vervielfältigung von bereits erzeugten geometrischen Elementen. Diese Funktionen sind im Werkzeugkasten "Muster" zusammengefasst.
Der Werkzeugkasten "Muster"...
... enthält folgende Befehle:

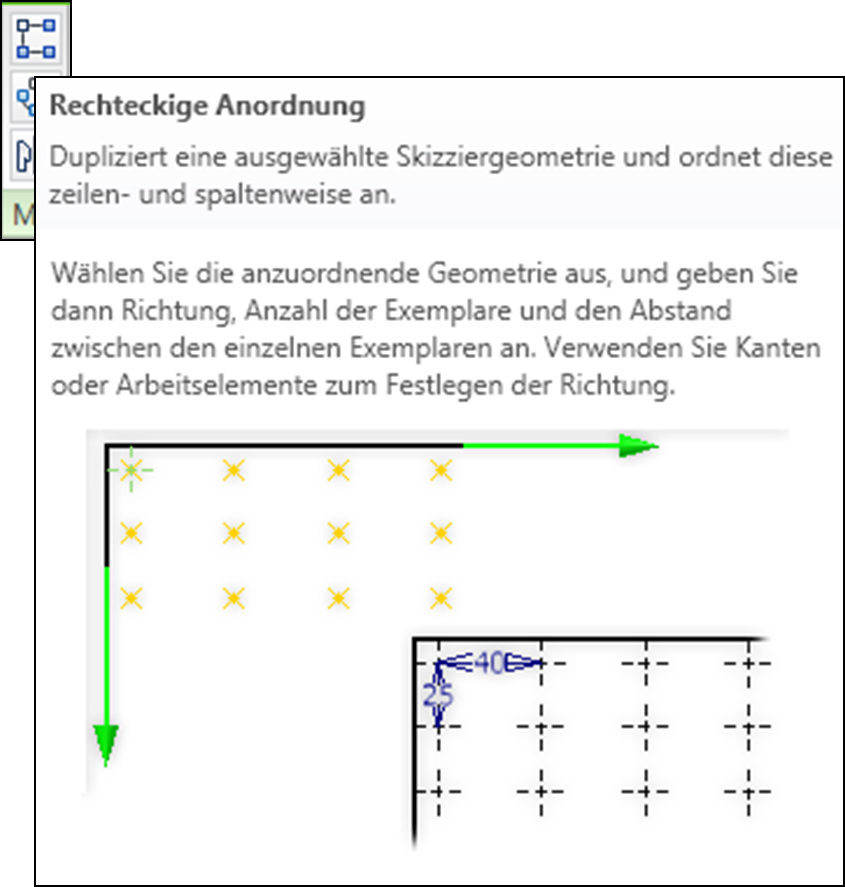

=> Rechteckige Anordnung:
Mit den Befehlen Runde Anordnung und Rechteckige Anordnung auf der Registerkarte Skizze können Sie Anordnungen Ihrer ursprünglichen Skizze erstellen.
Die angeordnete Geometrie ist vollständig mit Abhängigkeiten versehen. Diese Abhängigkeiten werden als Gruppe beibehalten. Wenn Sie die Anordnungsabhängigkeit löschen, werden alle Abhängigkeiten zu der angeordneten Geometrie gelöscht.

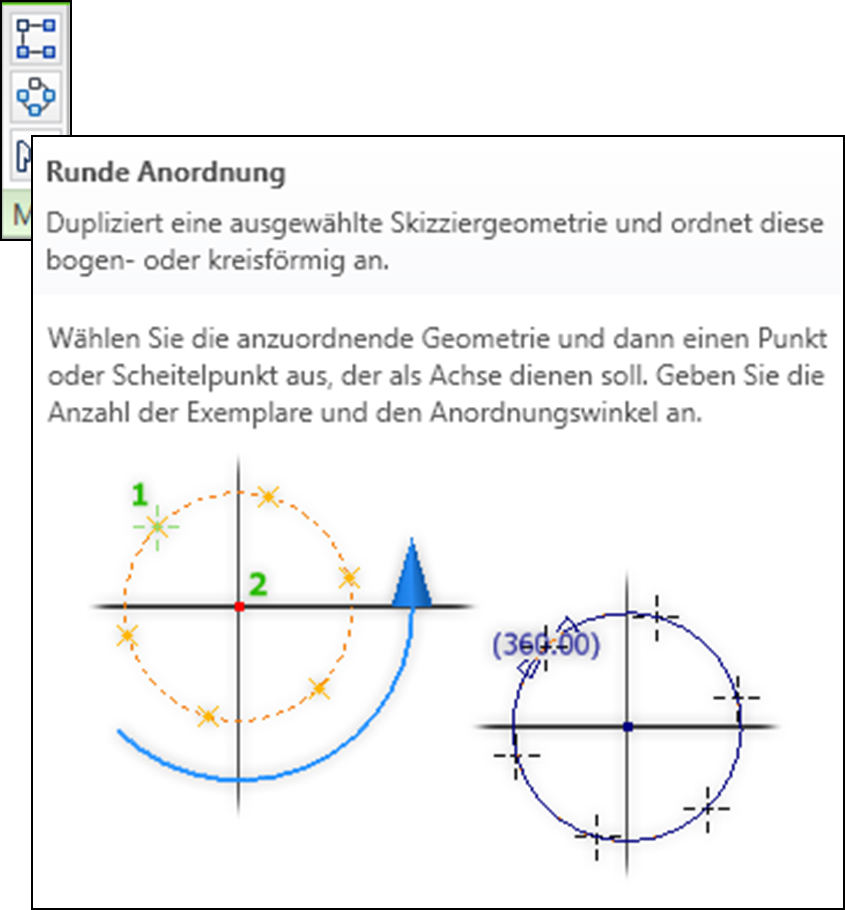

=> Runde Anordnung:
Mit den Befehlen Runde Anordnung und Rechteckige Anordnung auf der Registerkarte Skizze können Sie Anordnungen Ihrer ursprünglichen Skizze erstellen.
Die angeordnete Geometrie ist vollständig mit Abhängigkeiten versehen. Diese Abhängigkeiten werden als Gruppe beibehalten. Wenn Sie die Anordnungsabhängigkeit löschen, werden alle Abhängigkeiten zu der angeordneten Geometrie gelöscht.

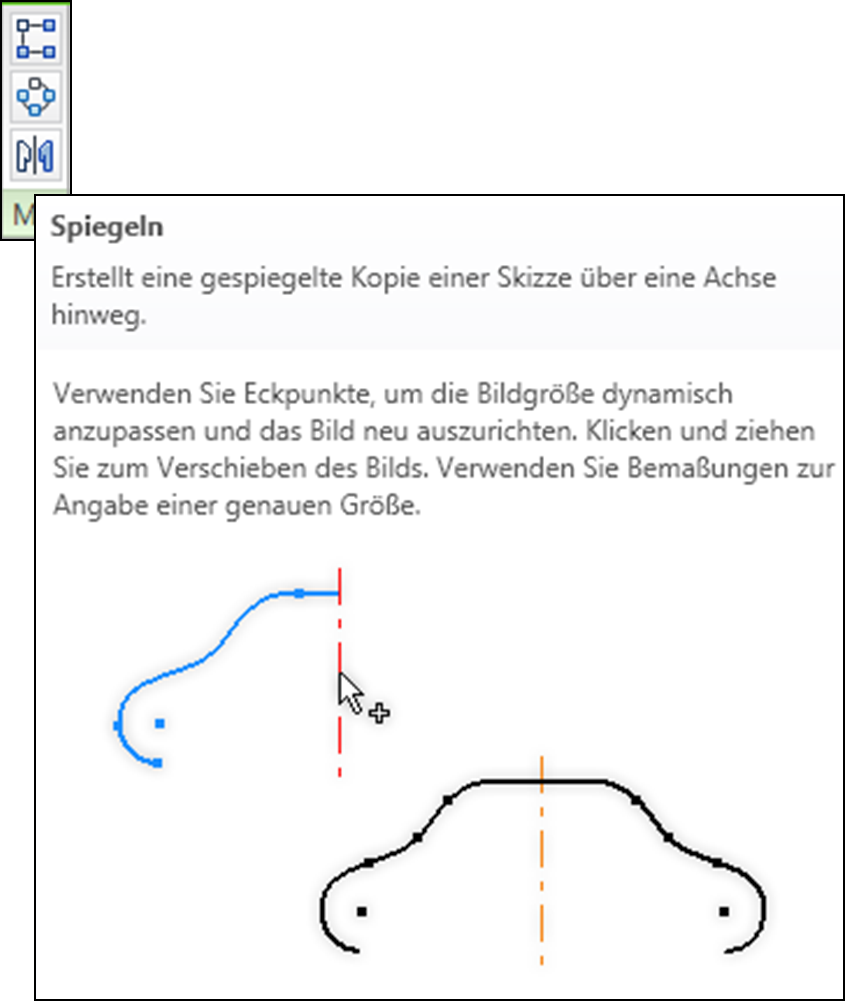

=> Spiegeln:
Spiegeln Sie mit dem Befehl Spiegeln auf der Registerkarte Skizze Skizziergeometrie an einer Mittellinie.
Verwenden Sie zunächst Befehle auf der Registerkarte Skizze, um die Geometrie zu erstellen, die gespiegelt werden soll.
Die Skizziergeometrie wird an der Spiegelachse gespiegelt. Abhängigkeiten Gleich werden automatisch zwischen den gespiegelten Hälften angewendet; Sie können Segmente jedoch löschen oder bearbeiten, nachdem Sie sie gespiegelt haben. Die verbleibenden Segmente sind nach wie vor symmetrisch.
